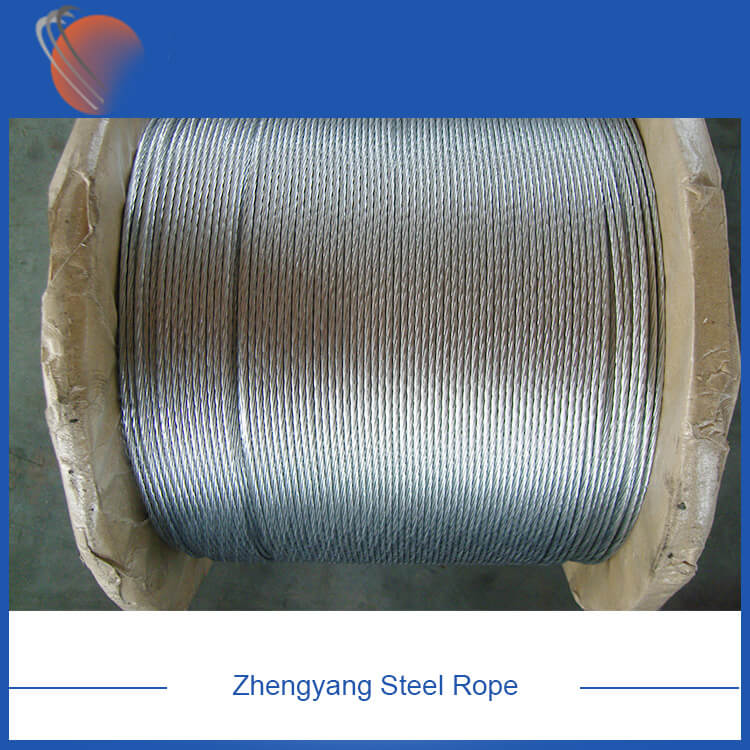

1スコープ
1.1この規格は、ストラップ、スリング、架設ワイヤー、および4つの亜鉛メッキ重量グループの丸鋼ワイヤーで構成される同様の目的に使用される5つのグレードの亜鉛メッキ鋼ストランドに適用されます。
1.25つのレベルは次のとおりです。
1.2.1一般レベル;
1.2.2通常レベル
1.2.3オープンハースレベル。
1.2.4高強度レベル;
1.2.5超高強度レベル。
1.2.6鋼ストランドの各グレードの最小破断荷重については、第8条を参照してください。
1.3亜鉛層の4つの重量グループは、タイプ1とグレードA、グレードBとグレードCです。亜鉛層の最小重量については、第12条を参照してください。
14時ポンド単位系で表した値は標準値であり、括弧内の値は参考値です。
2つの参照標準
2.1米国材料試験協会
A90亜鉛または亜鉛合金コーティング鋼製品のコーティング重量（質量）試験方法A902鋼金属コーティングの用語B6亜鉛インゴット
3期
3.1この規格で使用される固有名詞の定義はA902を参照してください
3.2この規格の特別な用語の説明：
3.2.1より線-完成した鋼より線の表現方法は次のとおりです。より線の公称直径、より線の鋼線の数、より線の最小破断荷重（8を参照）、およびコーティングタイプまたはグループ（12を参照）。
4注文内容00
4.1この基準に従って供給される注文には、以下が含まれるものとします。
4.1.1フィートで測定されたツイストワイヤーの数。
4.1.2より線の呼び径、鋼線の数、より線のグレードと最小破断荷重（第8条および表1）。
4.1.3亜鉛層の重量（タイプとグループ）（第12条と表4）。
4.1.4コイルまたはスプールより線の長さ（第19条）。
5材料と製造
5.1卑金属は、平炉、酸素トップブローコンバーター、または電気炉で製錬された鋼でなければなりません。鋼の品質と純度は、鋼線が指定されたサイズに引き伸ばされて亜鉛メッキされたときに、完成したストランドとモノフィラメントの品質が均一であり、この規格で指定された性能と特性を備えていることを保証できる必要があります。
5.2亜鉛メッキに使用される亜鉛インゴットは、標準B6で指定されているレベルを満たしている必要があります。
6ツイスト
6.1特に指定のない限り、ツイストしたワイヤはツイストしたままにしておく必要があります。左ねじれは、観察者に対して反時計回りにねじれることとして定義されます。すべての鋼線は、均一な張力でねじる必要があります。ねじれは、最小破断荷重の10％の張力が加えられたときに、直径が大幅に減少しないように十分にきつくする必要があります。
6.2 1×3より線は、同心に撚られた3本の鋼線で構成され、より線の呼び径の14倍以上20倍以下の均一な撚り長さを持たなければならない。
6.3 1×7より線は、中央の線の周りに同心円状に撚られた6本の鋼線で構成され、より線の公称直径の16倍以下の均一な撚り長さを持っている必要があります。
6.4 1×19より線は、中央の鋼線の周りに同心円状に撚られた6本の内側鋼線と12本の外側鋼線で構成されます。 6本の鋼線は右巻きでねじり、7本の鋼線以下の呼び径を持たなければならない。均一なレイの長さの倍。 7本の鋼線コアの呼び径は、鋼線の呼び径の3倍にする必要があります。外層の12本のワイヤーは左撚りであり、7本のワイヤーコアの周りに同心円状に撚り、撚り線の公称直径の16倍以下の均一な撚り長さを持っている必要があります。6.51×37ストランドは6本で構成されます。内側の鋼線、12本の中間鋼線、18本の外側の鋼線が中央の鋼線の周りに同心円状にねじられています。 6本の鋼線は左ねじれで、7本以下です。鋼線コアの呼び径の16倍の均一な敷設長さ。 7本の鋼線コアの呼び径は、鋼線の呼び径の3倍にする必要があります。 12本の中間層鋼線は右巻きで同心円状に7本の鋼線コアの周りにねじられており、19本の鋼線コアの公称直径の16倍以下の均一な撚り長さを持っています。 19本の鋼線コアの呼び径は、鋼線の呼び径の5倍にする必要があります。 18本の外側の鋼線は19本の鋼線コアの周りに左撚りおよび同心円状に撚られており、撚り線の公称直径の16倍以下の均一な撚り長さを持っています。
6.6より線のすべての鋼線は、当然、完成した鋼線の正しい位置にある必要があります。撚り線を切断するときは、折れた端の線を所定の位置に保持するか、手動で簡単にリセットして所定の位置に保持することができます。その場で。それは、前変形、後変形、または成形と固定などのさまざまな方法またはプロセスによって達成することができます。
|
In（mm）Dia。 |
番号。 |
インチ（mm） ワイヤー径 |
重さ Ib / 1000ft （kg / km） |
||||
|
共通グレード |
シーメンスマーティングレード |
高強度グレード |
超高強度グレード |
||||
|
1/8（3.18） |
7 |
0.041（1.04） |
32（48） |
540（2.402） |
910（4.048） |
1330（5.916） |
1830（8.140 |
|
5/32（3.97） |
7 |
0.052（1.32） |
51（76） |
870（3.870） |
1470（6.539） |
2140（6.519） |
2940（13.078） |
|
3/16（4.76） |
7 |
0.062（1.57） |
73（109） |
1150（5.115） |
1900（8.452） |
2850（12.677） |
3990（17.748） |
|
3/16（4.76） |
7 |
0.065（1.65） |
80（119） |
||||
|
7/32（5.56） |
3 |
0.104（2.64） |
88（131） |
1400（6.228） |
2340（10.409） |
3500（15.569） |
4900（21.796） |
|
7/32（5.56） |
7 |
0.072（1.83） |
98（146） |
1540（6.850） |
2560（11.837） |
3850（17.126） |
5400（24.020） |
|
1/4（6.35） |
3 |
0.120（3.05） |
117（174） |
1860（8.274） |
3040（13.523） |
4730（21.040） |
6740（29.981） |
|
1/4（6.35） |
3 |
0.120（3.05） |
117（174） |
||||
|
1/4（6.35） |
7 |
0.080（2.03） |
121（180） |
1900（8.452） |
3150（14.012） |
4750（21.129） |
6650（29.581） |
|
9/32（7.14） |
3 |
0.130（3.30） |
137（204） |
2080（9.252） |
3380（15.035） |
5260（23.398） |
7500（33.362） |
|
9/32（7.14） |
7 |
0.093（2.36） |
164（244） |
2570（11.432） |
4250（18.905） |
6400（28.469） |
8950（39.812） |
|
5/16（7.94） |
3 |
0.145（3.68） |
171（255） |
2490（11.076） |
4090（18.193） |
6350（28.246） |
9100（40.479） |
|
5/16（7.94） |
7 |
0.104（2.64） |
205（305） |
3200（14.234） |
5350（23.798） |
8000（35.586） |
11200（49.820） |
|
5/16（7.94） |
7 |
0.109（2.77） |
225（335） |
||||
|
3/8（9.52） |
3 |
0.165（4.19） |
220（328） |
3330（14.813） |
5560（24.732） |
8360（37.187） |
11800（52.489） |
|
3/8（9.52） |
7 |
0.120（3.05） |
273（407） |
4250（18.905） |
6950（30.915） |
10800（48.040） |
15400（68.503） |
|
7/16（11.11） |
7 |
0.145（3.68） |
399（595） |
5700（25.355） |
9350（41.591） |
14500（64.499） |
20800（92.523） |
|
1/2（12.7） |
7 |
0.165（4.19） |
517（770） |
7400（32.917） |
12100（53.823） |
18800（83.627） |
26900（119.657） |
|
1/2（12.7） |
19 |
0.100（2.54） |
504（751） |
7620（33.895） |
12700（56.492） |
19100（84.961） |
26700（118.768） |
|
9/16（14.29） |
7 |
0.188（4.78） |
671（1000） |
9600（42.703） |
15700（69.837） |
24500（108.981） |
35000（155.688） |
|
9/16（14.29） |
19 |
0.113（2.87） |
637（949） |
9640（42.881） |
16100（71.616） |
24100（107.202） |
33700（149.905） |
|
5/8（15.88） |
7 |
0.207（5.26） |
813（1211） |
11600（51.599） |
19100（84.961） |
29600（131.667） |
42400（188.605） |
|
5/8（15.88） |
19 |
0.125（3.18） |
796（1186） |
11000（48.930） |
18100（80.513） |
28100（124.995） |
40200（178.819） |
|
3/4（19.05） |
19 |
0.150（3.81） |
1155（1721） |
16000（71.172） |
26200（116.543） |
40800（181.487） |
58300（259.331） |
|
7/8（22.22） |
19 |
0.177（4.50） |
1581（2356） |
21900（97.416） |
35900（159.691） |
55800（248.211） |
79700（354.523） |
|
1（25.4） |
19 |
0.200（5.08） |
2073（3089） |
28700（127.664） |
47000（209.066） |
47000（209.066） |
104500（464.839） |
